一、系統概述

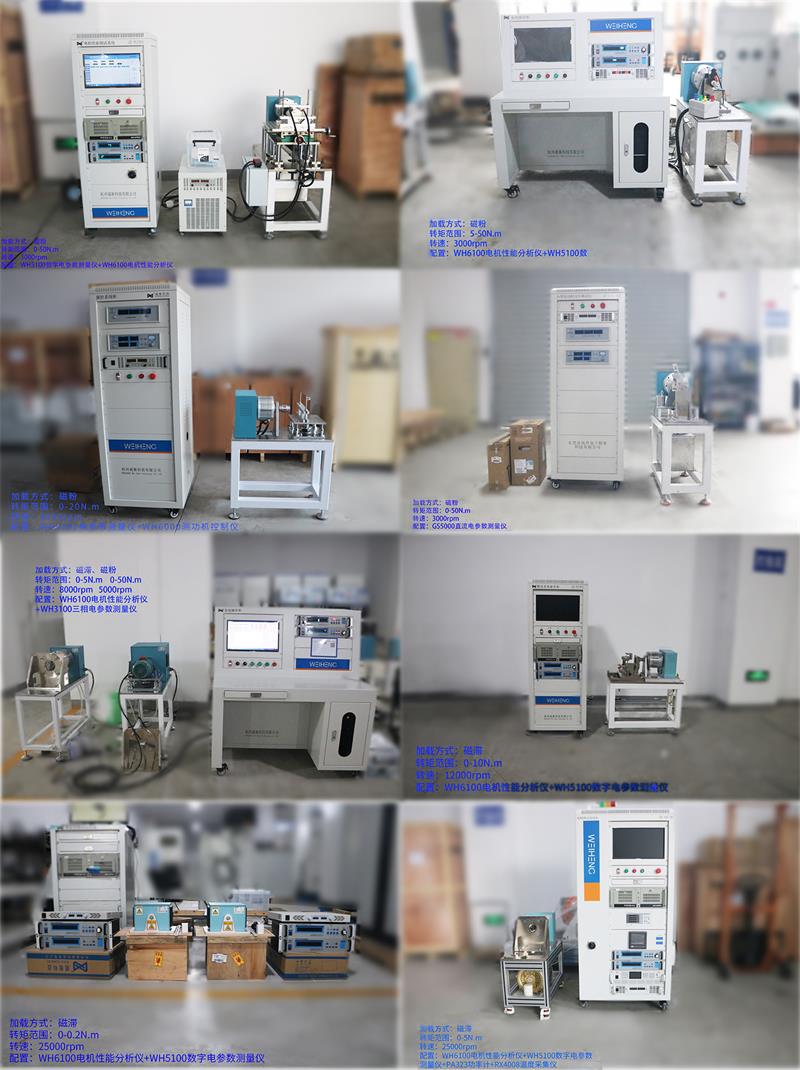

該系統由操作系統柜（含工控一體機、數字電參數測量?jì)x、電機性能分析儀）威衡電機測試軟件（V1.0）和測功機臺架工裝夾具等組成，可以實現對電機進行加載并測量電壓、電流、輸入功率、轉速、轉矩、輸出功率、效率等參數。
該系統測試精度高、重復性好、運行穩定性強、并行效率高、使用壽命長、工作簡便。能對電機進行空載特性、負載特性測試，具備手動與自動兩種控制方式，手動控制方式即脫開計算機系統測試，自動控制方式即由計算機控制測試。軟件操作簡單易學，并可實現手動、自動、定點測試方式，測試結果可進行真實數據和擬合數據兩種數據進行比較，并可將數據導Excel；每臺電機的曲線分兩種：真實曲線，和擬合曲線（即所有數據做過平均處理過的曲線），每臺電機的測試曲線顏色可以修改，兩種曲線圖均可見打印出來。該系統操作方便，僅調節勵磁電流即可改變負載。

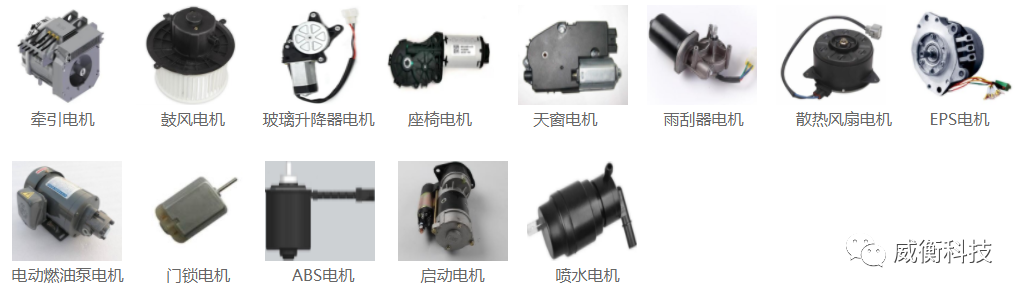

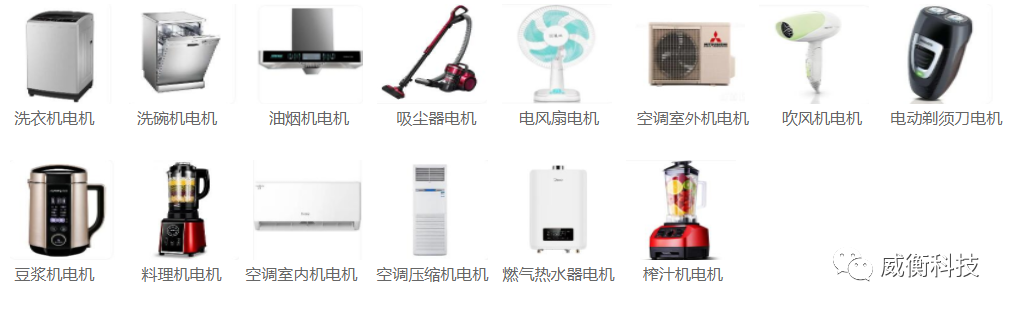

二、測試項目 被測電機的輸入電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率，能顯示和打印輸出測試數據和負載特性曲線（PDF格式導出），能顯示和打印輸出特性曲線和數據：n＝f（U、I、P1、COSφ、M、P2、η）M＝f（U、I、P1、n、COSφ、P2、η）輸出格式有多種可選擇。 三、被測對象 家用電器電機 電動汽車電機 四、應用現場 整個電機行業是趨向機電一體化的方向發展的，工程師在設計電機時需要考慮驅動器的控制設計，在設計驅動器時需要考慮電機的響應和運行特性，這一切都指向了一個新的測試需求：混合測量，即實時對電機性能特性和控制特性的綜合測量。 為了滿足當前電機行業需求，威衡科技憑借在電機測量領域的深入理解、與長久積累，融合儀器設計與系統集成的理念，推出了DS系列電機性能測試系統，打破了傳統測功機的性能瓶頸，帶動電機試驗進入動態時代。
